Технические ресурсы компании

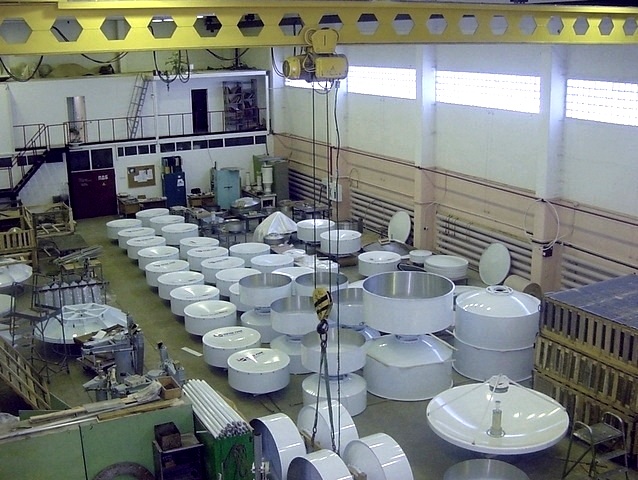

Предприятие располагает собственными производственными площадями и оборудованием:

  • Производственные помещения – отдельные корпуса площадью более 2500 кв. м;
  • Механический участок (оборудование для рубки, гибки, мех. обработки, сварки и пайки металлов);
  • Радиоизмерительная вышка для испытания наземных антенных систем.

Для достижения максимального результата широко используется кооперация предприятий Красноярского края, как существующих, так и модернизируемых под требуемые технологии.

 АО «НПО ПМ - Развитие» входит в состав Интегрированной Структуры АО «Информационные спутниковые системы» имени академика М.Ф. Решетнева» (АО «ИСС»), что позволяет использовать высочайший технологический и научно-технический потенциал всей структуры. АО «ИСС» обладает уникальной производственно-экспериментальной базой и включает более 1 тыс. единиц оборудования, в том числе 600 единиц станочного, как специализированного (для создания космической техники), так и общемашиностроительного.

Среди них:

3-х координатный обрабатывающий центр (производство Испания) с характеристиками:

  • размеры обрабатываемых деталей 10.000 мм х 5.300 мм х 1.900 мм
  • точность обработки 0,03 мм

5-и координатный обрабатывающий центр (производство Италия) с характеристиками:

  • размеры обрабатываемых деталей 3.900 мм х 3.000 мм х 1.300 мм
  •  точность обработки 0,04 мм

Координатно-измерительная машина (КИМ) портального типа с вертикальным шпинделем G90CS 45.20.12 (производство Великобритания)

  • размеры рабочей зоны 6.096 мм х 4.064 мм х 2.540 мм
  • объемная точность ±4.5мкм + L/250мм

Высокий производственный потенциал определяется высокой квалификацией обученных, аттестованных кадров, отлаженной системой обеспечения качества и надежности продукции. Наличие уникального станочного оборудования позволяет изготавливать и контролировать с высокой точностью детали рефлекторов и облучающих систем, которые определяют выходные характеристики антенн. Экспериментальная база позволяет проводить механические испытания, обеспечивающие комплексную отработку и проверку конструкций на транспортировочные, статические, импульсные, ударные, вибрационные нагрузки.
Испытания обеспечены современным (в том числе поставленным передовыми зарубежными фирмами) испытательным оборудованием, специальными стендами, автоматикой, системами измерения, сбора, обработки и хранения информации.

Измерения радиотехнических характеристик антенн в АО «ИСС» проводятся на следующих рабочих местах:

  1. Рабочее место измерений характеристик антенн на базе горизонтального сканера;
  2. Рабочее место измерений характеристик антенн на базе вертикального планарного сканера;
  3. Рабочее место измерений характеристик крупногабаритных антенн в «Дальней зоне» с базой 2,5 км;
  4. Рабочее место измерений характеристик антенн в «Дальней зоне» с базой 50 м;
  5. Рабочее место измерений характеристик слабонаправленных антенн в «Дальней зоне» с базой 5-35 м;
  6. Рабочее место измерений характеристик слабонаправленных антенн в «Дальней зоне» с базой 5-10 м методом сферического сканирования.

Используются измерительные комплексы НПП «ТРИМ», выполненные с использованием оборудования “AGILENT“, “ROHDE&SCHWARZ”, “TEKTRONIX“, “ORBIT Communication Systems“. Для измерений характеристик антенн в «Дальней зоне» используется уникальное опорно-поворотное устройство и оборудование Scientific Atlanta Inc., США.

Большая часть рабочих мест автоматизирована и позволяет проводить измерения следующих характеристик антенн:

  1. Диаграмма направленности по основной и кросс-поляризациям, с последующим расчетом кроссполяризационной развязки;
  2. Фазовая диаграмма направленности;
  3. Коэффициент усиления;
  4. Поляризационные характеристики;
  5. Положение фазового центра;
  6. Согласование;
  7. Развязки между портами.

Измерения проводятся на частотах до 60 ГГц.
Измерения проводятся как частотным, так и импульсным методами.
Результаты измерений обрабатываются специализированным программным обеспечением. Результаты измерений представляются на экране ПК, выводятся на принтер и сохраняются в виде файлов.
Просмотр результатов возможен как с использованием стандартного ПО (Word, Excel,….) так и специализированного (Grasp, SatSoft,….).

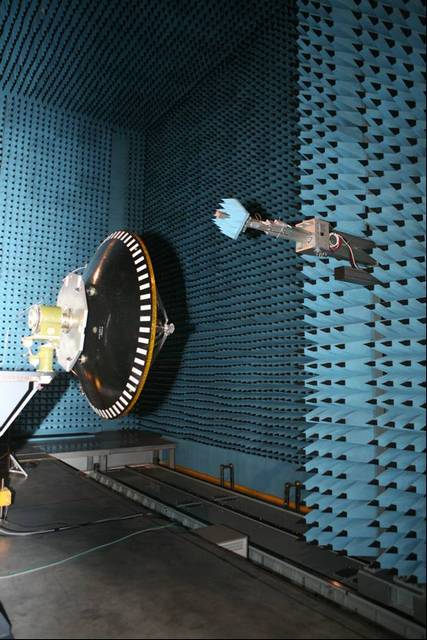

Часть рабочих мест установлена в БЭК, которая кроме безэховости обеспечивает еще и поддержание требуемых климатических условий и чистоты (Р8).
Оставшиеся рабочие места размещены в производственных помещениях. Требуемая радиотехническая обстановка обеспечивается использованием щитов из РПМ.

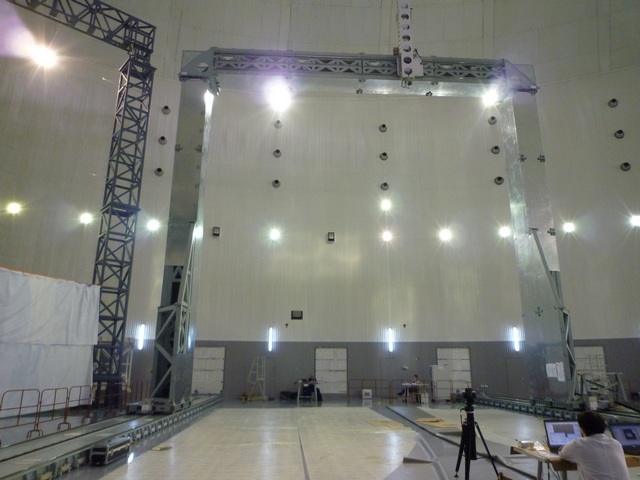

  Рабочее место измерений характеристик антенн на базе горизонтального сканера (Фотография монтажа сканера)


 Данное оборудование имеет следующие характеристики:

  1. Позволяет измерять характеристики всех типов антенн в Ближнем и Дальнем (в зависимости от размеров антенны в длинах волн) полях;
  2. Размеры области сканирования: 16 х 10 х 3 м;
  3. Размеры исследуемых антенн: до 10 м;
  4. Диапазон частот: до 60 ГГц;
  5. Метод: частотный;
  6. Метод сканирования: планарное (БП), цилиндрическое (БП, ДП), сферическое (БП, ДП);
  7. Измеряемые характеристики: ДН, ФДН, КУ.



  Рабочее место измерений характеристик антенн на базе вертикального планарного сканера


 Данное оборудование имеет следующие характеристики:

  1. Позволяет измерять характеристики апертурных антенн в Ближнем поле;
  2. Размеры области сканирования: 8 х 7 м;
  3. Размеры исследуемых антенн: до 5-6 м;
  4. Диапазон частот: до 60 ГГц;
  5. Метод: импульсный и частотный;
  6. Метод сканирования: планарное;
  7. Измеряемые характеристики: ДН, ФДН, КУ.



Рабочее место измерений характеристик крупногабаритных антенн в «Дальней зоне» с базой 2,5 км


 Данное оборудование имеет следующие характеристики:

  1. Позволяет измерять характеристики крупногабаритных антенн в Дальнем поле;
  2. База рабочего места: 2,5 км;
  3. Размеры исследуемых антенн: до 7 м;
  4. Масса исследуемых антенн: до 1 т (модернизируется до 2 т);
  5. Диапазон частот: до 40 ГГц (модернизируется до 60 ГГц);
  6. Метод: импульсный и частотный;
  7. Метод сканирования: планарное;
  8. Измеряемые характеристики: ДН, ФДН, КУ.
